[31] ALB + ASG

Client
  ↓ (DNS)
ALB
 ├─ Listener (80/443)
 │    └─ Rules (Host / Path)
 │          ↓
 └─ Target Group
        ↓ (Health Check 통과한 것만)
     EC2 (ASG로 관리)
        ↓
   Application (nginx / app)



[1단계 : 기초 인프라]

1. VPC

2. Public Subnet 서로 다른 AZ에서 2개 생성

3. IGW + RT



-



[2단계 : 보안그룹]

1. ALB SG

: 80 / 443 from 0.0.0.0 / 0

2. EC2 SG

: 80 from ALB SG



-



[3단계 : 타겟 그룹]

1. Type : Instance

2. Port : 80

3. Health Check Path : /

4. Matcher : 200-399



-



[4단계 : ALB + Listener]



1. ALB 생성

Public Subnet 2개

SG : ALB SG



2. Listener 생성

80 -> TG foward

나중에 443 추가



-



[5단계 : Launch Template]

1. AMI

2. Instance Type

3. EC2 SG

4, User DATA

#!/bin/bash
yum -y install nginx
systemctl enable nginx
systemctl start nginx



-



[6] ASG

1. public subnet 2개

2. Launch Template 연결

3. Target Group 연결

4. desired = 2



--------------------------------------------------------------------------------

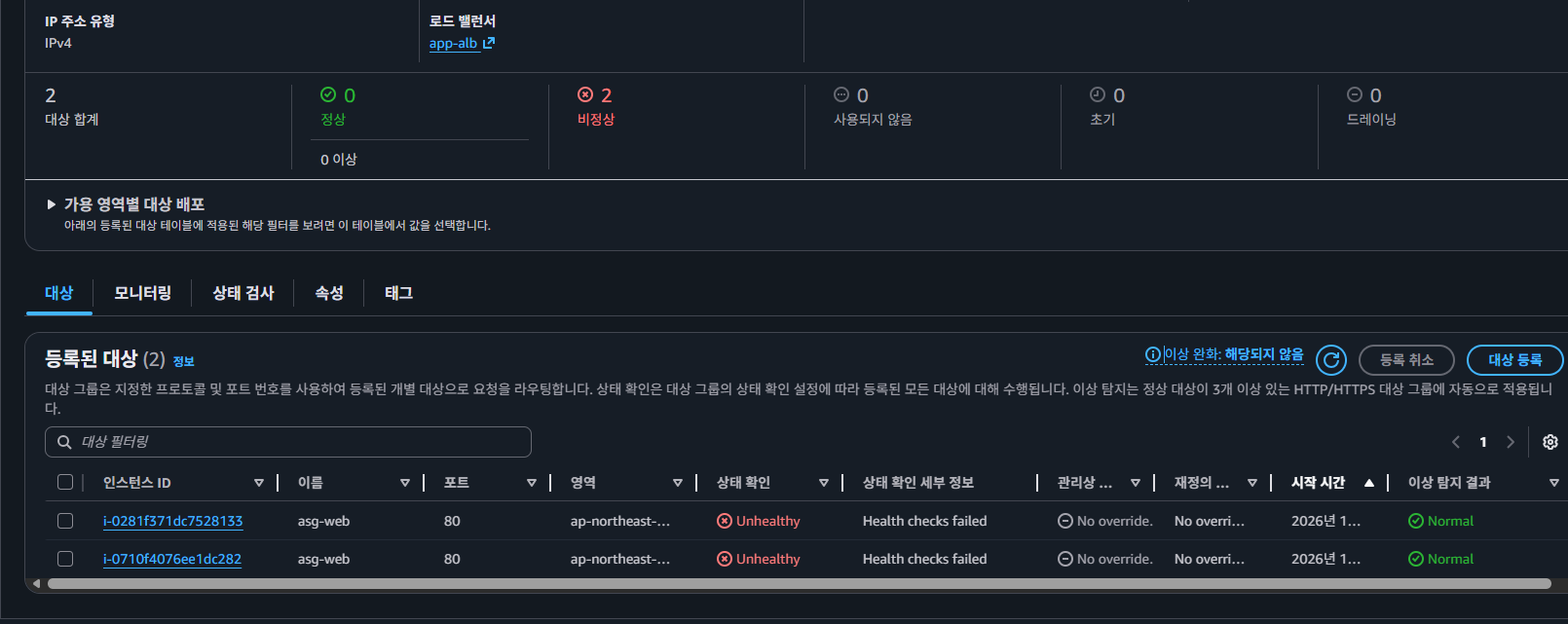

health check 실패,

draining / initializing 반복





--------------------------------------------------------------------------------------------------------------------------------------------------------



변경 내용

nacl 체크 -> 변동 없음

user data 코드 공백 제거

ec2 egress open



[7] 확인

1. TG -> Targets -> Healthy

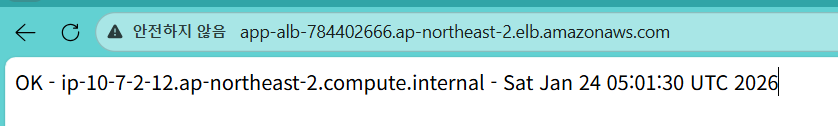

2. ALB DNS 접속

3. nginx 화면 확인



-



----------------------------------------------



1. ALB는 먼저 TG를 필요로 한다

2. TG는 EC2 없어도 생성 가능

3. EC2는 ALB SG에서만 오는 트래픽만 허용

4. User Data 실패 : 100% 헬스체크 실패

5. ALB는 항상 multi-AZ
